輥壓機聯合粉磨技術新進展

合肥水泥研究設計院 張永龍，王虔虔，王青

　　1 產輥壓機技術發展簡介

　　自上世紀八十年代中期由合肥水泥研究設計院、天津水泥工業設計研究院、洛陽礦山機器廠、唐山水泥機械廠四家單位聯合引進德國KHD公司輥壓機設計制造技術以來，經過了二十多年的發展歷程。投入使用的國產輥壓機規格，輥徑由800mm發展到今天的1800mm ;輥寬由200mm發展到今天的1600mm;裝機功率由90kW×2發展到今天的1600kW×2 ;整機重量由30多噸發展到今天的290多噸，產品質量逐步提高。輥壓機的通過量由40t/h發展到今天的1000t/h;配套磨機生產水泥的產量由20t/h發展到今天的200t/h以上，節能幅度達30%以上;粉磨工藝也由早期的預粉磨工藝發展到今天以配多種打散分級裝置為主的聯合粉磨工藝。

　　近年來國家產業結構調整，淘汰立窯，發展新型干法旋窯，水泥生產朝著規?；l(fā)展，5000t/d 熟料生產線已成為市場的主流。加上能源緊張又為輥壓機的快速發展創造了難得的機遇。這就要求國產化輥壓機也朝著大型化發展，加工能力和加工質量進一步提高，為5000t/d 熟料生產線水泥粉磨系統國產化配置創造了條件，同樣也為大型輥壓機國產化創造了條件。我們抓住機遇，及時開發出裝機功率在1120kW×2的HFCG160-140大型輥壓機。HFCG160-140輥壓機配Ф4.2×13m開路水泥磨系統產量可達170t/h以上，配Ф4.2×13m閉路水泥磨系統產量可達180t/h以上，取得使磨機增產100%，節電30%的效果。已投入使用50多套，銷售超過100套，成為5000t/d 熟料生產線水泥粉磨系統首選方案。

　　2 輥壓機水泥聯合粉磨最新進展

　　隨著大批HFCG160-140輥壓機配Ф4.2×13m水泥磨系統投產達標，用戶對HFCG型輥壓機的可靠性及系統的穩定性充滿了信心，同時對進一步增產節能降耗提出新要求。為此我們開發出裝機功率在1600kW×2的HFCG180-160大型輥壓機配Ф4.2×13m開路水泥磨系統產量可達210t/h以上，配Ф4.2×13m閉路水泥磨系統產量可達220t/h以上。

　　目前水泥行業常用的擠壓聯合粉磨方案，生產42.5普通水泥中小型系統電耗在28～32kWh/t，大型系統電耗在30～34kWh/t。眾所周知，輥壓機在物料細破碎至粗粉磨方面，比傳統球磨機的能量利用率高很多。根據合肥水泥研究院 “九·五”國家攻關成果，輥壓機終粉磨系統電耗在22～24kWh/t(由于其水泥顆粒分布及形態等指標與現有水泥尚有差別，暫不宜大范圍推廣)，較現在常用的擠壓聯合粉磨系統，特別是水泥產量大于180t/h的大型粉磨系統尚有較大節電空間。因此，我們認為在同樣水泥產量規模下，加大輥壓機在系統中的裝機功率，同時減小球磨機的裝機功率，即采用大輥壓機、小球磨機粉磨方案可以取得進一步節能降耗。

　　2.1 系統一：湖南益陽東方水泥有限公司5000t/d生產線2×180t/h水泥磨系統

　　湖南益陽東方水泥有限公司5000t/d生產線2×180t/h水泥磨系統，由合肥院設計，采用HFCG180-160大型輥壓機配Ф3.8×13m球磨。

　　2.2 系統二：HFCG160-140大型輥壓機配Ф4.2×13m水泥磨系統

　　是合肥院目前廣泛應用于180t/h 生產線的工藝系統。兩個系統的主機配置見表1，工藝流程見圖1，圖2。

　　表1 系統一和系統二的主機設備配置

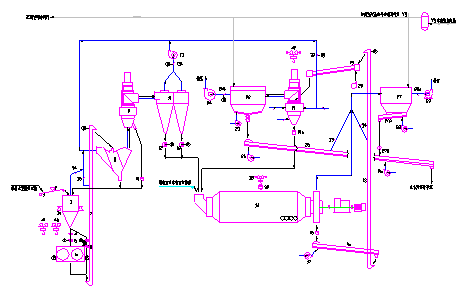

系統一工藝流程

　　系統二工藝流程

　　從上述兩種系統的技術經濟比較可以看出：兩種系統均采用的是輥壓機閉路預粉磨系統+球磨機系統組成的擠壓聯合粉磨系統。兩種系統的運轉率及對外部原材料水份、最大入料粒徑等的要求也基本相同，所不同的是輥壓機規格、球磨機規格及輥壓機系統采用的分選方式。

　　系統一采用較大的輥壓機配套較小的球磨機，系統二采用較小的輥壓機配套較大的球磨機，由于輥壓機的能量利用率遠大于球磨機，因此系統一比系統二的單產電耗要低，同時球磨機的差價基本彌補了輥壓機的差價，系統一比系統二多投資200多萬元，粉磨系統電耗卻降低4kWh/t，一年多即可收回多投資部分。

　　接《輥壓機聯合粉磨技術新進展》-2
